Балка двутавровая в Москве: назначение и применение

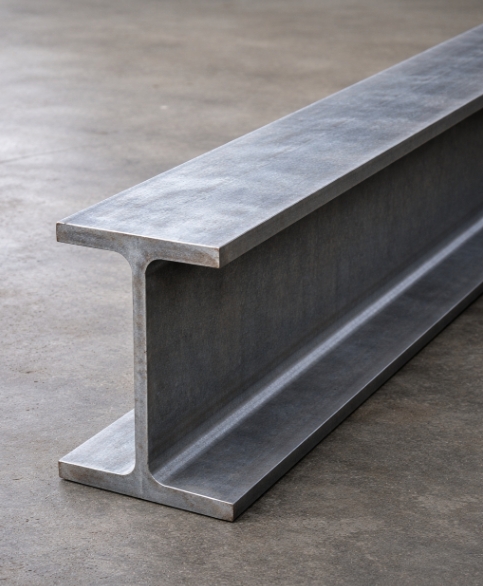

Одним из самых популярных видов фасонного металлопроката признана балка двутавровая, для изготовления которой используется простая углеродистая или низколегированная сталь. Внешне изделие выглядит, как длинномерный профиль из металла со специфическим симметричным сечением – из шейки или двух параллельных полок, напоминающим букву «Н», положенную на бок.

Такая форма придает конструкции дополнительную жесткость и устойчивость, позволяет достичь необходимого распределения нагрузки. Двутавр в несколько раз превосходит по этим параметрам уголки, квадратный профиль. Все параметры производимых балок описаны в государственном стандарте ГОСТ Р 57837-2017.

Если вас заинтересовала балка двутавровая, ее купить можно купить на сайте «Мастер Строй24». Мы занимаемся реализацией проката любого типа. У нас вы найдете продукцию высотой от 100 до 446 мм. В каталоге есть изделия с узкими, средними, нормальными и широкими полками. Также мы можем предложить вам колонные и специальные балки. Перечень доступных товаров и их характеристики доступны для просмотра на сайте.

Основные преимущества:

Жесткость и прочность: Двутавры обладают высокой прочностью, устойчивостью к изгибу или излому благодаря своей форме, конструкции, что делает их идеальным выбором для нагруженных структурных приложений.
Универсальность: Они могут быть использованы в различных конструкциях, включая мосты, здания, фермы, а также в промышленных сооружениях.
Экономия времени и труда при монтаже: Благодаря стандартизированным размерам, формам, монтаж балок двутавровых обычно происходит быстро, легко, что экономит время, труд.
Устойчивость к деформации: Они обычно имеют небольшую деформацию под воздействием нагрузки, что обеспечивает стабильность, надежность конструкции в течение длительного времени.
Эффективное использование материалов: Двутавры обычно производятся из высококачественной стали, что позволяет снизить количество материала, необходимого для построения конструкции, без ущерба для прочности.
Возможность адаптации к различным конструкционным требованиям: Благодаря своей форме и стандартизированным размерам, балки двутавровые могут быть легко адаптированы, скомбинированы с другими элементами конструкции для удовлетворения различных инженерных потребностей.
Удобство в обслуживании: Эти балки обычно не требуют большого ухода или обслуживания после установки, что делает их привлекательным выбором для долговечных конструкций.

Наш интернет – магазин в Москве предлагает купить балку двутавровую оптом / розницу. У нас оперативная доставка по Москве, Москвоской области. Звоните прямо сейчас и получите бесплатную консультацию.

Таблица 1. Маркировка / размеры двутавра стального горячекатанного

№ двутавра	h [мм]	b [мм]	s [мм]	t [мм]	R [мм]	r [мм]	А [см2]	m [кг]	Ix [см4]	Wx [см3]	ix [см]	Sx [см3]	Iy [см4]	Wy [см3]	iy [см]
10	100	55	4.5	7.2	7	2.5	12	9.46	198	39.7	4.06	23	17.9	6.49	1.22
12	120	64	4.8	7.3	7.5	3	14.7	11.5	350	58.4	4.88	33.7	27.9	8.72	1.38

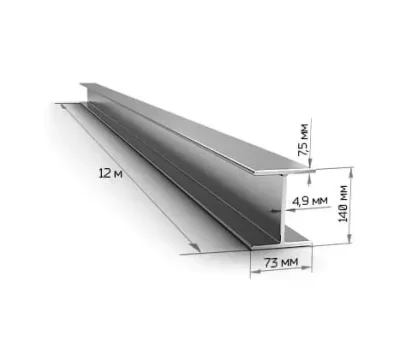

14	140	73	4.9	7.5	8	3	17.4	13.7	572	81.7	5.73	46.8	41.9	11.5	1.55

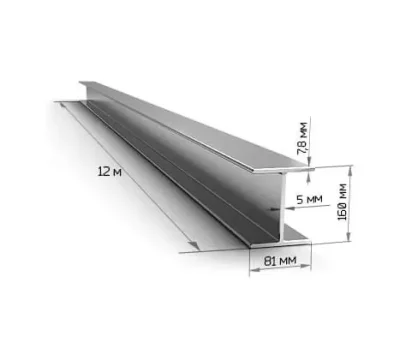

16	160	81	5	7.8	8.5	3.5	20.2	15.9	873	109	6.57	62.3	58.6	14.5	1.7
18	180	90	5.1	8.1	9	3.5	23.4	18.4	1290	143	7.42	81.4	82.6	18.4	1.88
20	200	100	5.2	8.4	9.5	4	26.8	21	1840	184	8.28	104	115	23.1	2.07
22	220	110	5.4	8.7	10	4	30.6	24	2550	232	9.13	131	157	28.6	2.27
24	240	115	5.6	9.5	10.5	4	34.8	27.3	3460	289	9.97	163	198	34.5	2.37
27	270	125	6	9.8	11	4.5	40.2	31.5	5010	371	11.2	210	260	41.5	2.54
30	300	135	6.5	10.2	12	5	46.5	36.5	7080	472	12.3	268	337	49.9	2.69

Таблица 2. Маркировка / размеры двутавра с параллельными гранями полок

№ двутавра	h [mm]	b [mm]	s [mm]	t [mm]	r [mm]	А [см2]	m [кг]	Ix [см4]	Wx [см3]	ix [см]	Sx [см3]	Iy [см4]	Wy [см3]	iy [см]
10Б1	100	55	4.1	5.7	7	10.32	8.1	171	34.2	19.7	4.07	15.9	5.8	1.24
12Б1	117.6	64	3.8	5.1	7	11.03	8.7	257	43.8	24.9	4.83	22.4	7	1.42
12Б2	120	64	4.4	6.3	7	13.21	10.4	318	53	30.4	4.9	27.7	8.6	1.45

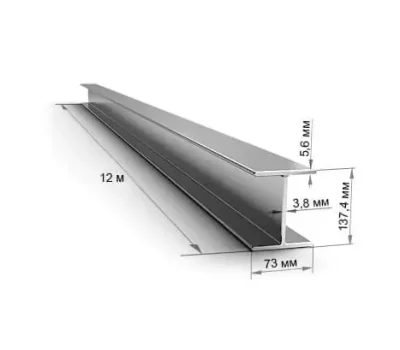

14Б1	137.4	73	3.8	5.6	7	13.39	10.5	435	63.3	35.8	5.7	36.4	10	1.65
14Б2	140	73	4.7	6.9	7	16.43	12.9	541	77.3	44.2	5.74	44.9	12.3	1.65
16Б1	157	82	4	5.9	9	16.18	12.7	689	87.8	49.5	6.53	54.4	13.3	1.83
16Б2	160	82	5	7.4	9	20.09	15.8	869	108.7	61.9	6.58	68.3	16.6	1.81
18Б1	177	91	4.3	6.5	9	19.58	15.4	1063	120.1	67.7	7.37	81.9	18	2.04
18Б2	180	91	5.3	8	9	23.95	18	1317	146.3	83.2	7.41	100.8	22.2	2.05
20Б1	200	100	5.6	8.5	12	28.49	22.4	1943	194.3	110.3	8.26	142.3	28.5	2.23

Таблица 3. Маркировка / размеры широкополочного двутавра

№ двутавра	h [мм]	b [мм]	s [мм]	t [мм]	r [мм]	А [см2]	m [кг]	Ix [см4]	Wx [см3]	ix [cм]	Sx [см3]	Iy [см4]	Wy [см3]	iy [cм]
20Ш1	193	150	6	9	13	38.95	30.6	2660	275	153	8.26	507	67.6	3.61
23Ш1	226	155	6.5	10	14	46.08	36.2	4260	377	210	9.62	622	80.2	3.67
26Ш1	251	180	7	10	16	54.37	42.7	6225	496	276	10.7	974	108.2	4.23
26Ш2	255	180	7.5	12	16	62.73	49.2	7429	583	325	10.88	1138	129.8	4.31
30Ш1	291	200	8	11	18	68.31	53.6	10400	715	398	12.34	1470	147	4.64
30Ш2	295	200	8.5	13	18	77.65	61	12200	827	452	12.53	1737	173.7	4.73
30Ш3	299	200	9	15	18	87	68.3	14040	939	523	12.7	2004	200.4	4.8
35Ш1	338	250	9.5	12.5	20	95.67	75.1	19790	1171	651	14.38	3260	261	5.84
35Ш2	341	250	10	14	20	104.74	82.2	22070	1295	721	14.52	3650	292	5.9
35Ш3	345	250	10.5	16	20	116.3	91.3	25140	1458	813	14.7	4170	334	5.99

Таблица 4. Маркировка / размеры колонного двутавра

№ двутавра	H [mm]	B [mm]	s [mm]	t [mm]	r [mm]	А [см2]	m [кг]	Ix [см4]	Wx [см3]	ix [cм]	Sx [см3]	Iy [см4]	Wy [см3]	iy [cм]
20К1	195	200	6.5	10	13	52.82	41.5	3820	392	216	8.5	1334	133	5.03
20К2	198	200	7	11.5	13	59.7	46.9	4422	447	247	8.61	1534	153	5.07
23К1	227	240	7	10.5	14	65.51	52.2	6589	580	318	9.95	2421	202	6.03
23К2	230	240	8	12	14	75.77	59.5	7601	661	365	10.02	2766	231	6.04
26К1	255	260	8	12	16	83.08	65.2	10300	809	445	11.14	3517	271	6.51
26К2	258	260	9	13.5	16	93.19	73.2	11700	907	501	11.21	3957	304	6.52
26К3	262	260	10	15.5	16	109.9	83.1	13560	1035	576	11.32	4544	349	6.55
30К1	296	300	9	13.5	18	108	84.8	18110	1223	672	12.95	6079	405	7.5
30К2	300	300	10	15.5	18	122.7	96.3	20936	1395	771	13.05	6980	465	7.54
30К3	304	300	11.5	17.5	18	138.72	108.9	23910	1573	874	13.12	7881	525	7.54

Виды и маркировка

Ассортимент и маркировка металлопродукции, выпускаемой отечественными предприятиями, определяются государственными стандартами. Обозначение балок зависит от их профиля (параллельные или наклонные полки), габаритами, соотношением размеров в сечении, специальным назначением проката.

Балка двутавровая по ГОСТ 26020-83 производят с параллельными полками, который обозначается следующими литерами:

«У» — продукция с узкими полками.
«Ш» — изделия с широкими полками для увеличения допустимой нагрузки.
«Д» — Средняя ширина полок.
«К» — двутавровый профиль для несущих колонн, опор, имеющий близкие размеры высоты или ширины полок. Характеризуется максимальной прочностью относительно других подвидов.

Для изготовления горячекатаных двутавров применяют распространенные недорогие марки металла:

Углеродистая сталь обыкновенного качества разных степеней раскисления по ГОСТ 380-2005 марок: Ст0, Ст3кп, Ст3пс, Ст3сп, Ст4кп, Ст4пс, Ст4сп, Ст5пс, Ст6пс, Ст6сп;
Углеродистая низколегированная сталь повышенной прочности по ГОСТ 19281-2014 марок: 09Г2, 12ГС, 16ГС, 14Г2, 17ГС09Г2С, 14ХГС, 15ХСНД, 10ХНДП, 17Г1С, 10Г2С1, 10Г2БД, 10ХСНД, 15Г2СФД.

На нашем сайте можно купить балку двутавровую оптом или в розницу разной высоты и длины. Всегда в наличии на наших складах. Полный сортамент, размеры, цены. Звоните, чтобы сделать заказ: +7 (901) 080-00-07.

Области применения:

Строительство зданий: Двутавровые балки используются в качестве основных элементов конструкций при строительстве зданий различного типа, от жилых до коммерческих, промышленных.
Мосты и автомобильные трассы: Применяются для строительства мостов, поддержания трасс, обеспечивая необходимую прочность, устойчивость.
Строительство машин и оборудования: Используются для создания различных машин и оборудования, таких как конвейеры, подъемные устройства или другие.
Судостроение: Балка двутавровая применяется для создания корпусов судов или других морских конструкций, обеспечивая необходимую прочность, жесткость.
Авиационная и космическая промышленность: Используются в конструкциях самолетов, ракет или других авиационных, космических транспортных средств для поддержания структурной целостности, прочности.

У нас можно купить материалы по низкой цене. Для оптовых покупателей предусмотрена система скидок. Благодаря собственному автопарку мы способны обеспечить доставку партии товаров по указанному адресу. При самовывозе со склада бесплатно будет предоставлен менеджер, который обеспечит сопровождение груза, проконтролирует надлежащее выполнение разгрузочных работ.
